ניתן לחבר בין J-Link או Flasher למחשב המארח באמצעות USB לבידוד חשמלי J-Link | 8.07.02 | USB Isolator
ניתן לחבר בין J-Link או Flasher למחשב המארח באמצעות USB לבידוד חשמלי
ניתן לחבר בין J-Link או Flasher למחשב המארח באמצעות USB לבידוד חשמלי J-Link | 8.07.02 | USB Isolator
תכונות: ניתן לחבר בין J-Link או Flasher למחשב המארח באמצעות USB לבידוד חשמלי J-Link | 8.07.02 | USB Isolator
סקירה כללית
ניתן לחבר את מבודד ה-USB בין J-Link או Flasher למחשב המארח באמצעות USB, כדי לספק בידוד חשמלי של ה-J-Link או Flasher מהצד המארח (PC). זה חיוני כאשר כלי פיתוח אינם מחוברים לאותה קרקע כמו האפליקציה. זה גם שימושי כדי להגן על כלי הפיתוח מפני קוצים חשמליים, ומתח יתר עלול להתרחש בעת שימוש ברכזות USB בתקציב נמוך.
תכונות עיקריות
- בידוד בסיסי (3 קילוואט DC למשך 1 שניות)
- עיכוב התפשטות 70 ns מקסימום. (שיתייחסו אליו כמרכז אחד נוסף)
- מקסימום זרם פלט 200 מיליאמפר (כלומר שבדיקה לאיתור באגים המחוברת עשויה לצרוך יותר מ-200 מיליאמפר)
- USB במהירות מלאה
- הגנה מפני קצר חשמלי
- 2 נוריות לציון מצב מתח ועומס יתר
מחברים ומחוונים
מבודד ה-USB מגיע עם המחברים והמחוונים הבאים:
- מחבר USB מסוג Micro-B בצד המארח (PC).
- מחבר USB מסוג A בצד Flasher
- נורית ירוקה המציינת שמבודד ה-USB מופעל ויכול לספק חשמל לצד ה- Flasher
- נורית אדומה המציינת שצריכת החשמל של הגדרת ניפוי הבאגים (מבודד + Flasher) גבוהה מדי. המקסימום הזרם שעשוי להימשך על ידי בדיקה לאיתור באגים המחוברת ל-Isolator הוא 200 mA.
כיצד להשתמש ב-USB Isolator עם J-Link
השימוש ב-USB Isolator עם J-Link הוא די פשוט: פשוט חבר את ה-USB Isolator בין מחבר ה-USB J-Link למחשב המארח. ברגע שצד המחשב האישי של מבודד ה-USB מחובר לחשמל, נורית ה-PWR הירוקה של המבודד דולקת. אם נורית ה-OVL האדומה/כתומה דולקת, צריכת החשמל של בדיקה לאיתור באגים גבוהה מדי. המקסימום הזרם שעשוי להימשך על ידי בדיקת איתור הבאגים הוא 200 mA.
בידוד בצד היעד לעומת בידוד בצד המארח
בידוד צד המארח מאלץ את המארח להגדיר את קישור ה-USB למהירות מלאה (12 MBit) בעת חיבור ל- J-Link או Flasher .
זה בדרך כלל מספיק לחלוטין ואינו מפחית או לא מפחית משמעותית את מהירות ניפוי הבאגים והתכנות הבזק. עם בידוד צד המארח, גם J-Link וגם היעד מבודדים מהמארח, בעוד שבידוד צד המטרה מבודד את היעד גם מהמארח וגם מה-J-Link. זה יכול להיות רצוי ביישומי מדידה, מכיוון שהוא מכניס את כמות הרעש הנמוכה ביותר מבדיקת ניפוי הבאגים לקריאות ADC שעלולות להיות רגישות.
בידוד צד המארח עובד עם כל הסוגים הנתמכים של ממשקי ניפוי באגים, JTAG, SWD (עם או בלי SWO), FINE, C2, UART, … בידוד צד היעד מאפשר חיבור USB מהיר (480 MBit) עם כל דגמי J-Link תומכים בו, אך בדרך כלל מגבילים את המהירות המרבית בממשק ניפוי הבאגים (צד היעד).
אפשרויות בידוד צד היעד עבור J-Links הן:
- מבודד JTAG
- מבודד SWD
כיצד להשתמש במבודדי USB מספקים אחרים עם J-Link
המשפחות המלאות של J-Link ו-Flasher נועדו לעבוד עם מבודד ה-USB, אך ניתן להשתמש בהם גם עם מבודדי USB של ספקים אחרים. למרות זאת; שימוש זה נעשה מחוץ לתמיכה של SEGGER ונעשה על אחריותך בלבד!
בְּטִיחוּת
מבודד זה מספק בידוד בסיסי בלבד. אין להשתמש עם מתחים מסוכנים ללא אמצעי הגנה נוספים כדי למנוע סכנת התחשמלות ואש.
מבודדי SEGGER מספקים בידוד בסיסי לעמידה במתחים גבוהים כאמור ב- resp. סעיף נתונים טכניים. כדי לשמור על שלמות בני אדם בעת התמודדות עם מתחים מסוכנים פוטנציאליים, חובה לקיים אמצעי הגנה שני למקרה שכשל מחסום הבידוד הראשון. זה נקרא בידוד כפול או מחוזק. כיצד ניתן להשיג את הבידוד הכפול הזה תלוי במקרה השימוש או בהגדרת האפליקציה. בדוק גם את ההנחיות המקומיות הקשורות לבטיחות התקפות עבור המדינה שלך כדי לוודא שכל הדרישות מתקיימות.
מוצרים נוספים:
פרטים שחשוב לנו שתדעו:
- אפשרות לעד 3 תשלומים
- קניה מאובטחת ושירות לקוחות מעולה
מוצרים קשורים
רכיב מודם סלולרי MC7700 מחברת Sierra תומך 4GLTE במהירות עד של 150MBIT שנה אחריות

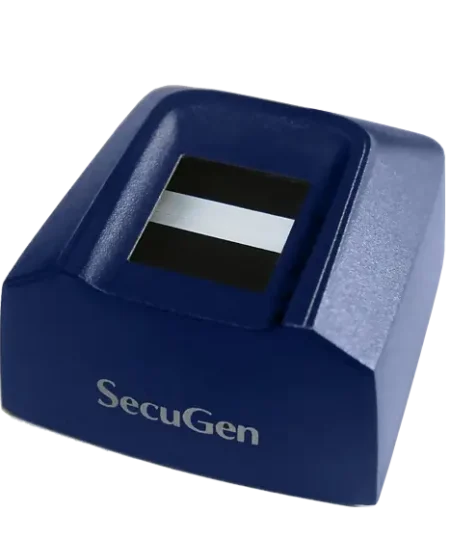

קורא טביעות אצבע ביומטרי מקצועי Secugen | Hamster Pro 20 | HU20-A, המוצר מגיע עם 12 חודשי אחריות ע"י דיירקט גרופ לעסקים מוסמך FBI (PIV, FIPS 201, מזהה נייד FAP 20 תואם) עומד בתקני איכות תמונה של FBI STQC מוסמך ליישומי AADHAAR / UIDAI טכנולוגיית דחיית אצבע מזויפת שנועדה לדחות טביעות אצבע מזויפות עמידות במים ועמידות בפני אבק אימות מהיר ומדויק קומפקטי
קורא ביומטרי וכרטיסים חכמים PRECISE MC200 תומך במערכות הפעלה WinXP \ VISTA \ 7 למוצר שנה אחריות
כרטיס פיתוח RPI4-MODBP-8GB pi 4 RASPBERRY כולל 8GB זיכרון עם מחברי CSI/DSI, כרטיס זיכרון, תקשורת אלחוטית, תמיכה POE, ומגוון של חיבורים, כולל 12 חודש אחריות
קורא טביעות אצבע ביומטרי וכרטיסים חכמים מקצועי Secugen | Hamster Pro Duo SC/PIV | XU20SCI, המוצר מגיע עם 12 חודשי אחריות ע"י דיירקט גרופ לעסקים קורא טביעות אצבע מוסמך FBI (PIV, FIPS 201, Mobile ID FAP 20 תואם) העומד בתקני איכות תמונה של FBI קורא כרטיסים חכמים מגע עם חריץ יחיד התומך בכרטיסי ISO/IEC 7816 ID-1 תמיכה בכרטיס PIV (אימות זהות אישית), CAC (כרטיס גישה משותף) ו-TWIC (תעודת זיהוי עובדי תחבורה) עמידה בתקן CCID ובמפרט PC/SC קומפקטי וארגונומי מופעל באמצעות USB, אין צורך באספקת חשמל נוספת

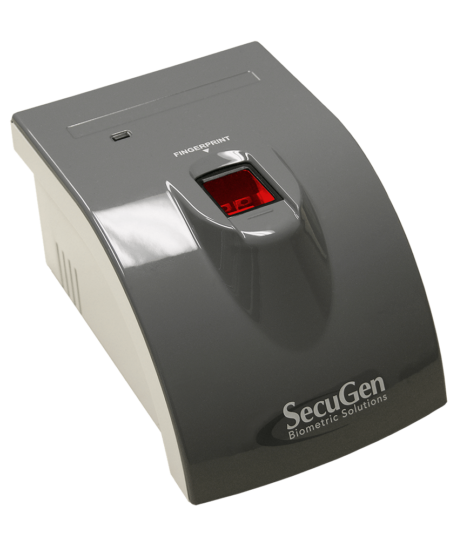

קורא טביעות אצבע ביומטרי וכרטיסים חכמים מקצועי Secugen | ID-USB SC/PIV | XSDU04PSC, המוצר מגיע עם 12 חודשי אחריות ע"י דיירקט גרופ לעסקים קורא טביעות אצבע מוסמך (PIV, FIPS 201, מזהה נייד FAP 10 תואם) עומד בתקני איכות תמונה של FBI חיישן אופטי מחוספס, בעל ביצועים גבוהים, נטול תחזוקה, עמיד בפני שריטות, פגיעות, רעידות והלם אלקטרוסטטי זיהוי מהיר והדמיה באיכות גבוהה של טביעות אצבע קשות (יבשות, רטובות, מצולקות) בסביבות מאתגרות אימות מהיר ומדויק
