מתאם USB-CAN Plus mPCIe אופטי מבודד ניתן להרכיב פרוטוקלים VSCOM | VScom USB-CAN Plus mPCIe | 830108

תכונות: מתאם USB-CAN Plus mPCIe אופטי מבודד ניתן להרכיב פרוטוקלים VSCOM | VScom USB-CAN Plus mPCIe | 830108

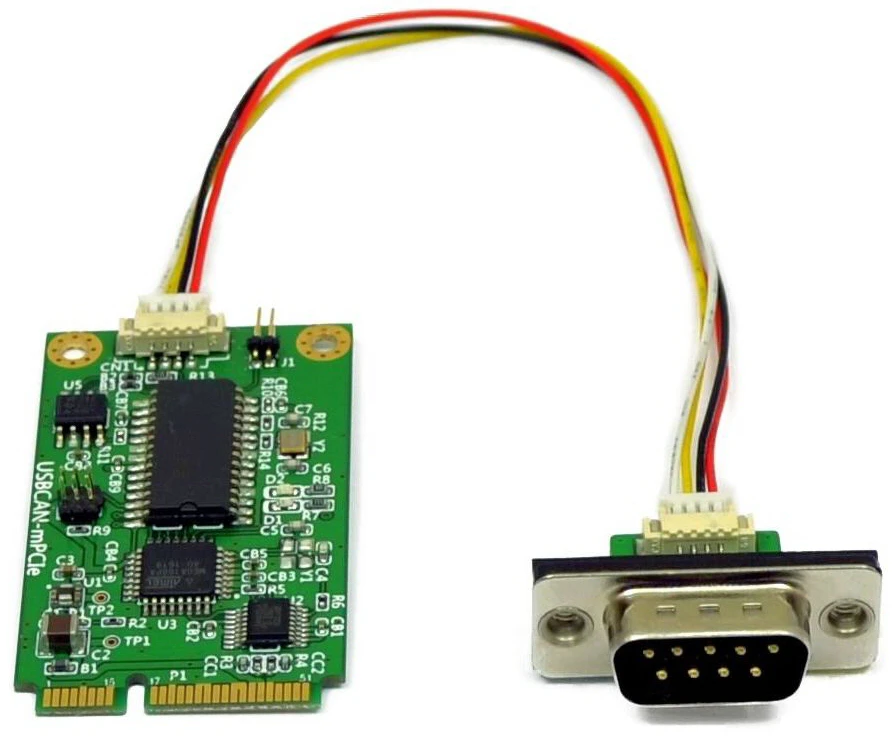

USB-CAN Plus mPCIe הוא מתאם Mini PCI Express ל-CAN Bus 2.0A / 2.0B המאפשר להרחיב בקלות כל מערכת בעלת חריץ Mini PCIe באורך מלא עם CAN-Bus.
כרטיס mPCIe משתמש באותות USB 2.0 כפי שמסופקים בחריץ. ניתן להרכיב פרוטוקולים שכבה גבוהה יותר, כגון CANopen באמצעות כלי הפיתוח הזמינים עבור יישומי בקרת אוטומציה מורכבים.
צריכת חשמל נמוכה (0.4W מקסימום), טווח טמפרטורות מורחב (-20°C – +70°C), ו-MTBF מוצק (23 שנים ב-45°C) הופכים אותו להרחבה אידיאלית עבור אוטומציה תעשייתית.

אפשרויות שימוש

USB-CAN Plus mPCIe מספק כלי תוכנה שונים לממשק לכל רמה של יישומי משתמש:

• פרוטוקול ההמרה של ASCII שימושי בפיתוח ובדיקה של כל תצורות CAN-BUS. המשתמשים פשוט מתחברים דרך יציאת COM וירטואלית תוך דרך פשוטה לדבר עם בקר ה-CAN.
  זה יכול לשמש גם לשידור וקבלת מסגרות CAN באופן ידני.
• יישומים שתוכנתו על ידי משתמשים צריכים להשתמש בספריית ה-API של VScan (DLL), המטפלת בשקיפות בתקשורת והמרת ASCII עבור מסגרות ה-CAN.
  מתכנתים צריכים לטפל רק במסגרות ה-CAN ובמידע הסטטוס, מבלי לדאוג יותר להמרת ASCII ביישומים שלהם. VScan API נתמך ב-C/C++, C#, VB.NET, Delphi ו- LabVIEW.
  תחת Linux SocketCAN יכול לשמש כחלופה ל-VSCan API. כל התקני VScom CAN תומכים בדרייבר הסטנדרטי של Serial Line CAN (slcan).
• סדרת USB-CAN Plus תומכת גם ב-CANFestival, מסגרת CANopen בקוד פתוח. CANopen הוא פרוטוקול שכבה גבוהה יותר מבוסס CAN
  המשמש בתחומי יישומים שונים כדי להוריד עומס על המפתח מלהתמודד עם פרטים ספציפיים ל-CAN. CANopen מספקת אובייקטי תקשורת סטנדרטיים עבור נתונים בזמן אמת, נתוני תצורה וכן נתוני ניהול רשת.
• פרוטוקול SAE J1939, הנשען על שכבת החומרה של CAN, נמצא בשימוש נפוץ באזור הרכב המסחרי. הרבה פרוטוקולים מודרניים אחרים מבוססים עליו,
  כמו NME200, ISOBUS, MilCAN או FMS. ה-API J1939 של Vscom כולל גם תמיכה במה שנקרא פרוטוקול התחבורה,
  שיעקוף את המגבלה של 8 בתים של נתונים להודעה. זה זמין במכשירים התומכים ב-J1939. תומך ב-Windows, Linux, . NET

הגנת ESD

לשימוש בסביבות תעשייתיות מסוכנות ממשק ה-CAN-Bus מוגן ±16kV (אוויר) ו±8kV (מגע) מתח ESD.

הרחבת אינספור מערכות מחשוב

חריצי Mini PCI Express קיימים במחשבים תעשייתיים שונים, SBCs מודרניים, מחשבים ניידים ועוד. אם יש מקום למחבר ולכבלים DSub-9, מוצר זה ישים כהרחבת CAN-Bus.

• מחבר CAN-Bus באמצעות חריץ mPCIe
• אותות USB 2.0 Full Speed ​​ב-mPCIe
• תומך ב-CAN 2.0A / 2.0B, עד 1 MBit/s
• CANopen נתמך על ידי CANFestival
• פרוטוקול SAE J1939 נתמך על ידי ה-API J1939 של Vscom
• מנהלי התקנים עבור Windows, Linux ו-Mac OS X
• נוריות עבור CAN ושגיאה
• הגנת מתח ESD של 16KV

אחריות מוצר

12 חודשי אחריות ע"י דיירקט גרופ לעסקים
